Installatiegids Indevolt

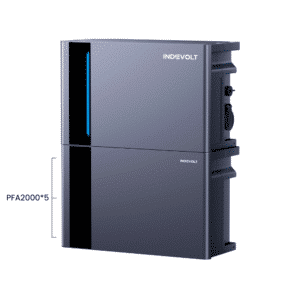

Welkom bij de installatiehulp voor de Indevolt PowerFlex 2000. Op deze pagina begeleiden we je stap voor stap bij het installeren, aansluiten en in gebruik nemen van dit modulaire thuisbatterijsysteem. De handleiding hieronder is speciaal herschreven voor consumenten en installateurs, met duidelijke uitleg, vereenvoudigde stappen en praktische tips om de installatie veilig en probleemloos uit te voeren.
Deze pagina is ideaal als je:
- Je Indevolt PowerFlex 2000 zelf wilt installeren.
- Een installateur wilt voorbereiden op de montage.
- Wilt controleren of jouw woning geschikt is.
- Het systeem wilt uitbreiden met extra batterijen.
- De app en instellingen wilt begrijpen.
Veiligheidsrichtlijnen
Plaatsing & omgeving
- Niet installeren in direct zonlicht, naast hittebronnen of in explosiegevaarlijke ruimtes.
- Bescherm tegen regen, vocht en overstromingsgevaar.
- Gebruik alleen onder 2000 meter hoogte.
- Niet in een afgesloten ruimte zonder ventilatie.
Elektrische veiligheid
- Gebruik altijd een geaarde aansluiting of verbind de aarde via de aardingsschroef op de behuizing.
- Bij on-grid vermogens > 800 W: installatie laten uitvoeren door een erkend elektricien.
- Raak het apparaat niet aan binnen 10 minuten nadat het is losgekoppeld: interne onderdelen kunnen onder spanning staan.
- Plaats nooit vingers in de openingen, ventilatiekanalen of MC4-poorten.
Batterijveiligheid
- Niet verwarmen, doorboren of openen.
- Nooit modules stapelen of verwijderen terwijl het systeem ingeschakeld is.
- Bij schade: onmiddellijk stoppen en contact opnemen met support.
Stap voor stap installatie
Kies de juiste installatielocatie
Plaats het systeem op een veilige, geschikte plek. Houd rekening met het volgende:
- Zet de modules nooit in direct zonlicht en vermijd locaties met hittebronnen, brandgevaar of explosieve materialen.
- Zorg dat de installatieplek beschermd is tegen water en andere risico’s, zoals mogelijke overstroming.
- De fabrikant adviseert een maximale installatiehoogte van 2000 meter voor een optimale werking.
Bedieningsknop

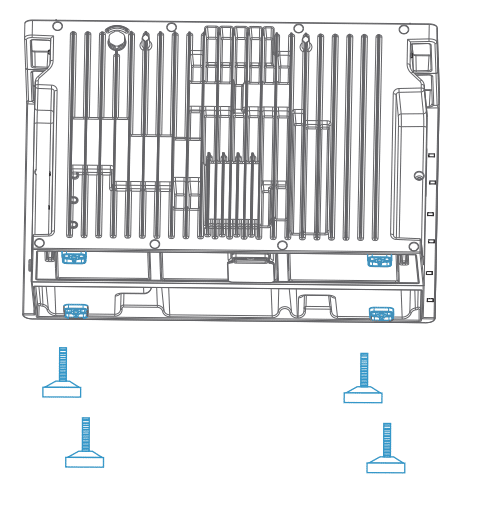

1. Monteer de verstelbare steunpoten
- Bevestig eerst de vier verstelbare steunpoten aan de onderzijde van de uitbreidingsbatterij. Draai ze stevig vast zodat de module later stabiel en recht kan worden geplaatst.
2. Positioneer de batterij
- Plaats de uitbreidingsbatterij vervolgens op de vloer, met 20 tot 30 millimeter ruimte tussen de achterkant van de batterij en de muur. Deze afstand is noodzakelijk voor voldoende ventilatie en koeling.

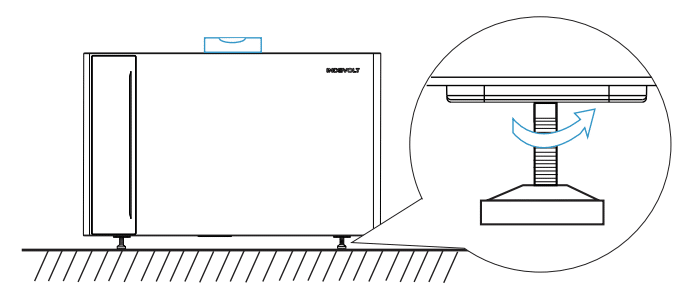

3. Stel de hoogte van de steunpoten in
Draai de vier verstelbare steunpoten onder de unit zo af dat het geheel volledig recht komt te staan. Controleer met een waterpas of het apparaat echt horizontaal staat.

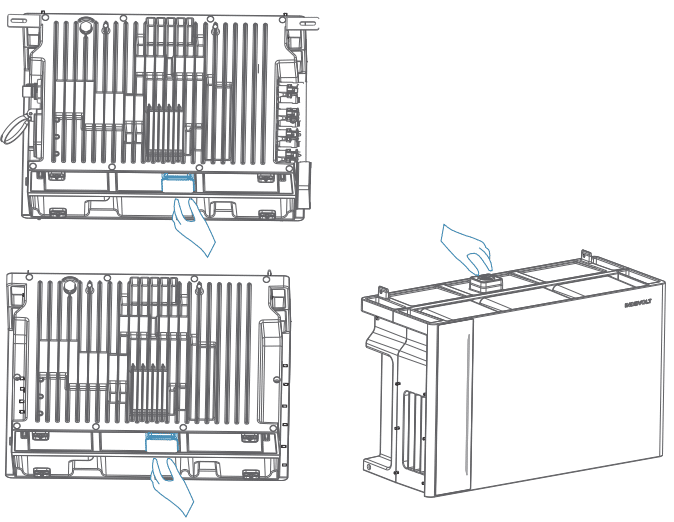

4. Verwijder de beschermkappen
- Neem de beschermkap aan de onderzijde van de stroommodule weg. Verwijder daarna ook de afdekkappen aan de boven- én onderkant van de middelste batterijmodule.

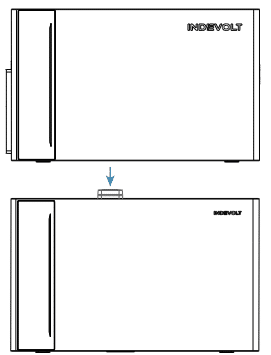

5. Stapel de batterijen en sluit de connectors aan
- Plaats de uitbreidingsbatterijen één voor één op elkaar. Begin onderaan en werk naar boven toe.
Laat elke batterijmodule langzaam zakken tot deze volledig op zijn plek valt. - Wanneer de modules goed uitgelijnd zijn, kun je de twee bijbehorende connectors met elkaar verbinden.
- Ga zo door totdat alle uitbreidingsbatterijen geplaatst zijn en eindig met de stroommodule bovenop.

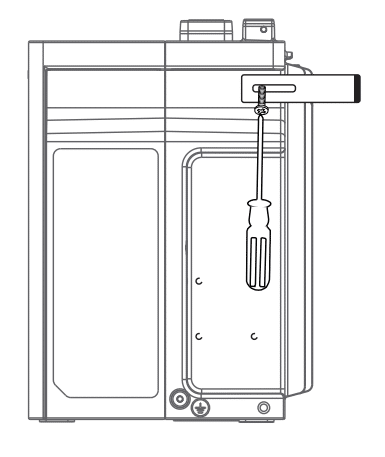

6. Monteer de L-vormige wandbeugels
- Bevestig aan beide zijden van de bovenste uitbreidingsbatterij (direct onder de stroommodule) een L-vormige wandbeugel.
- Gebruik hiervoor de meegeleverde M4-kruiskopschroeven en draai deze stevig vast.

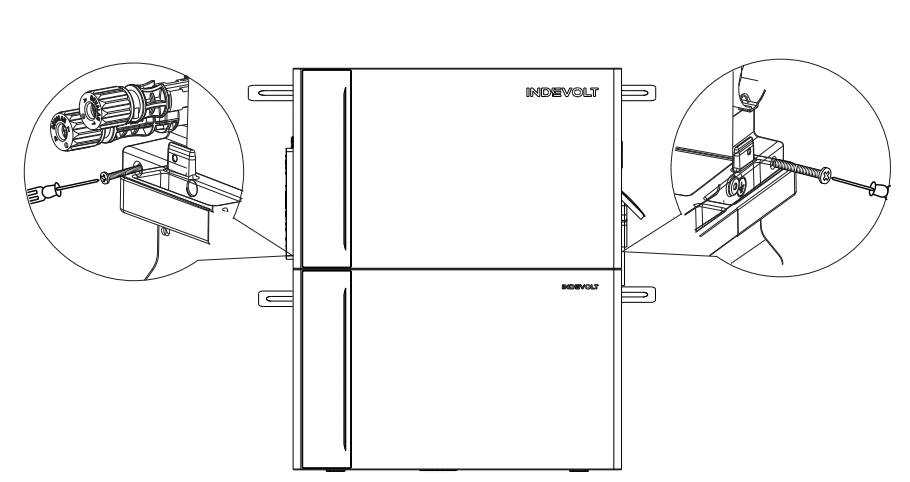

7. Zet de stroommodule en batterijen aan elkaar vast
- Wanneer zowel de stroommodule als de batterijommodules op elkaar staan, worden deze onderling vastgezet.
- Gebruik opnieuw de M4-kruiskopschroeven om de modules stevig met elkaar te verbinden, zodat de hele stapel één stabiele constructie vormt.

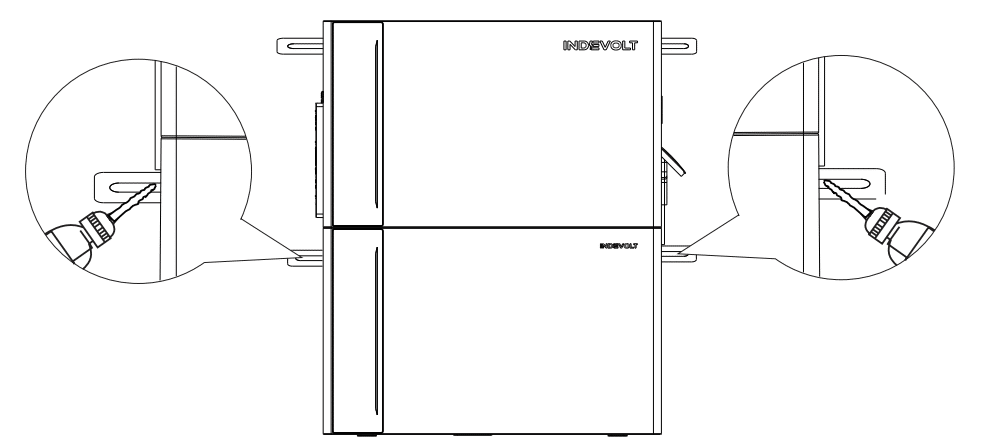

8. Markeer de boorpunten en boor de gaten
- Teken aan beide zijden op de muur nauwkeurig af waar de wandbeugels vastgezet moeten worden.
- Gebruik vervolgens een boormachine met een 8 mm boor en boor de gaten tot een diepte van 60 mm.

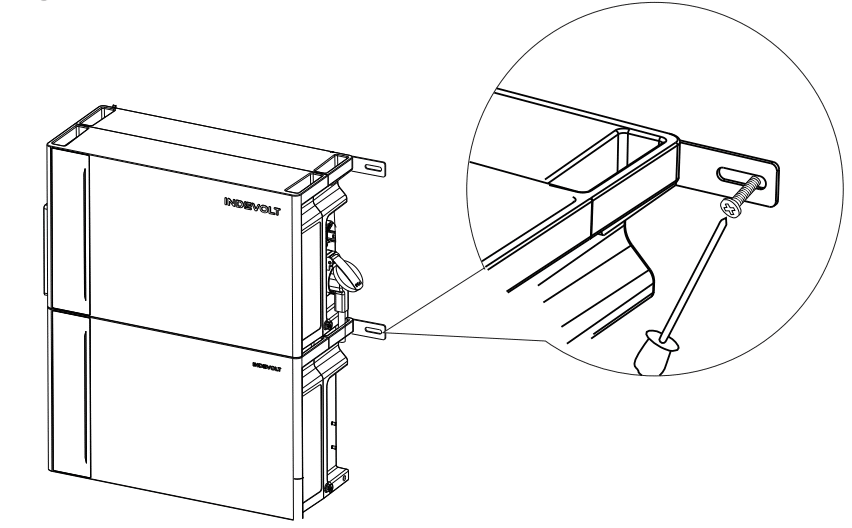

9. Plaats de pluggen en bevestig de wandbeugels
- Sla de kunststof pluggen voor de M5×60 zelftappende schroeven voorzichtig in de geboorde gaten met een hamer.
- Draai daarna de M5×60 schroeven met een kruiskopschroevendraaier door de L-vormige wandbeugel vast in de pluggen, zodat het complete systeem stevig aan de muur verankerd zit.
Het apparaat is uitgerust met een dubbele isolatietransformator en voldoet daarmee aan de veiligheidseisen, zonder dat een meting van de isolatieweerstand of automatische foutstroombewaking van het PV-arrangement nodig is.
- Voor de netaansluiting geldt:
Sluit het systeem altijd aan op een geaarde stopcontact, anders bestaat er risico op een elektrische schok.
Als een geaarde aansluiting niet mogelijk is, moet de behuizing handmatig worden geaard.

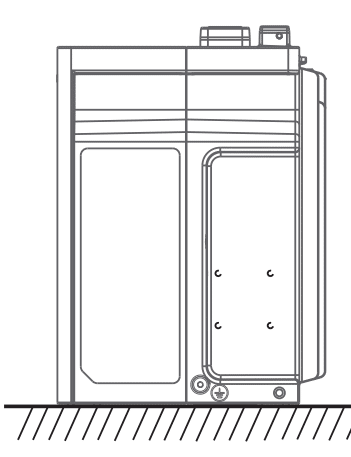

Het aardingspunt bevindt zich onderaan de stroommodule en is in afbeelding 10 weergegeven.
Elektrische aansluiting

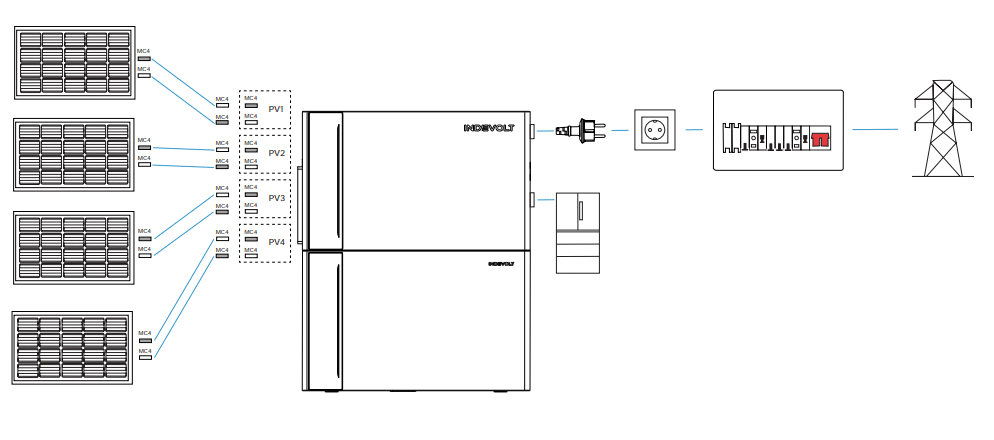

De onderstaande stappen beschrijven hoe je dit systeem aansluit wanneer je 4 zonnepanelen gebruikt.
De aansluiting op het lichtnet moet altijd voldoen aan de lokale regelgeving.
Als de installatie meer vermogen vraagt dan is toegestaan, is het verstandig om een professionele elektricien in te schakelen.
Kabelverbinding

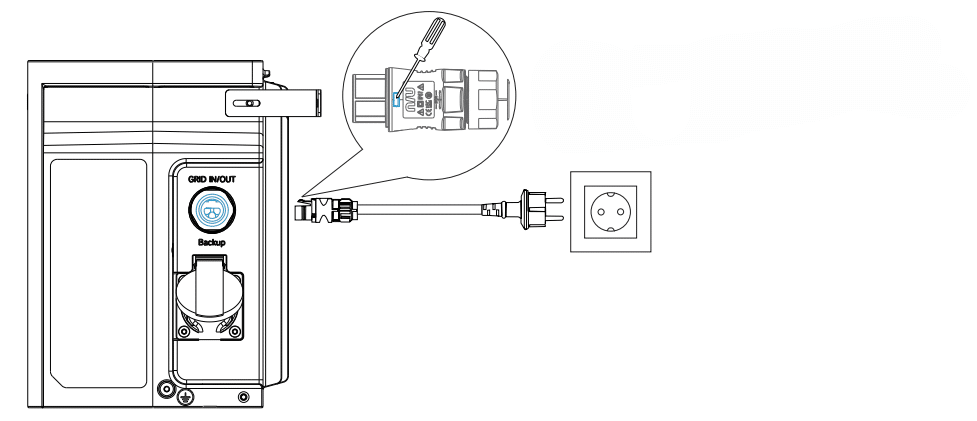

1. Sluit de stroommodule aan op het stopcontact
- Gebruik hiervoor het meegeleverde netsnoer van 5 meter, voorzien van een veiligheidsschakelaar.
- Steek de stekker in een geaard stopcontact.
- Wil je de AC-terminal loshalen, dan kun je daarvoor een platte schroevendraaier gebruiken.
2. Sluit de zonnepanelen aan op de PV-ingangen
- Gebruik verlengkabels om elke set zonnepanelen afzonderlijk aan te sluiten op de bijbehorende PV-ingang van de stroommodule.
- Belangrijk:
Sluit nooit twee of meer PV-componenten in serie op elkaar aan. Dit kan de ingangsspanning boven de 60 V brengen, wat schade aan het apparaat kan veroorzaken.
Opmerking:
Wanneer een batterijmodule defect raakt, schakelt het systeem automatisch in vergrendelingsmodus.
Deze vergrendeling kan alleen worden opgeheven na controle door een erkend professional.
Het systeem wordt pas weer actief zodra is bevestigd dat aan alle veiligheidsvoorwaarden wordt voldaan.
AC-gekoppelde aansluiting
- Als je al een micro-omvormer hebt, kun je de uitgang van de micro-omvormer via de Backup Terminal op het apparaat aansluiten. In deze configuratie wordt de PV-energie die uit de micro-omvormer komt gebruikt om de belasting van stroom te voorzien.
- Wanneer het totale vermogen hoger wordt dan 2400 W (dit kun je instellen in de app), verbreekt het apparaat automatisch de verbinding met de micro-omvormer om overbelasting te voorkomen.
- Houd er rekening mee dat deze aansluitmethode alleen geldt voor netgekoppelde werking.
- Opmerking:
ECO-modellen ondersteunen uitsluitend de aansluiting van zonnepanelen via micro-omvormers. Deze varianten hebben geen PV-poort.

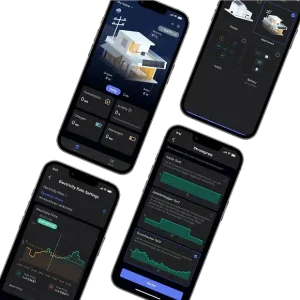

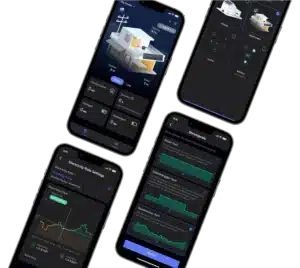

Indevolt app

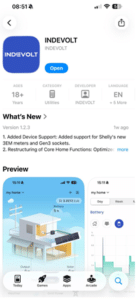

INDEVOLT-gebruikers kunnen de INDEVOLT-app downloaden via de App Store of Google Play. Met deze app kun je al je INDEVOLT-apparaten monitoren, configureren en beheren in één overzichtelijke omgeving.
Download de app
(Scan de QR-code om direct naar de downloadpagina te gaan.)
Starten met de app

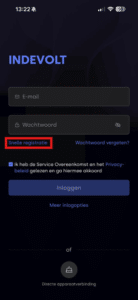

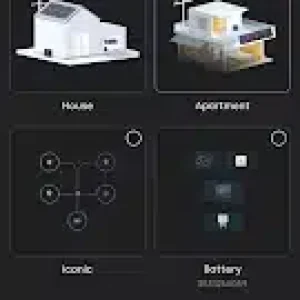

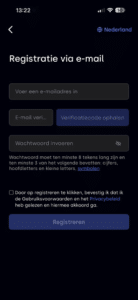

Start de Indevolt-app en kies voor “Snelle registratie” om een nieuw account aan te maken.
Voer uw e-mailadres in, verstuur de verificatiecode naar uw inbox en vul deze code in om uw account te activeren.
Apparaten toevoegen
Open de INDEVOLT-app en volg deze stappen om jouw apparaat toe te voegen en met het netwerk te verbinden:

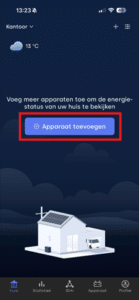

Tik op ‘Apparaat toevoegen’ rechtsboven op het startscherm en kies voor ‘Batterij’.
Als uw P1-meter al is aangesloten op uw slimme meter, zal deze automatisch in de lijst worden weergegeven.

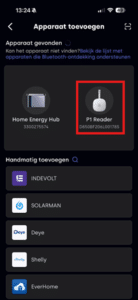

Selecteer de P1-meter om deze toe te voegen. U kunt hier ook de batterij toevoegen.
Volg de instructies in de app en scan de QR-code aan de achterzijde van de P1-meter.

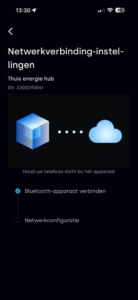

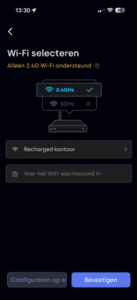

Voer uw wifi-gegevens in en bevestig. Let op zorg dat het een apart 2,4 wifi netwerk het mag geen gecombineerd wifi netwerk zijn. Elke router kan een extra apart 2,4 wifi netwerk aanmaken als je dit zelf niet kunt kun je dit aan je internet provider vragen.

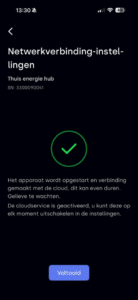

Wacht tot het apparaat succesvol is verbonden
Druk op “Voltooien” en herhaal het proces vanaf stap 5, maar voeg deze keer de batterij toe.
Uitlegvideo Indevolt app

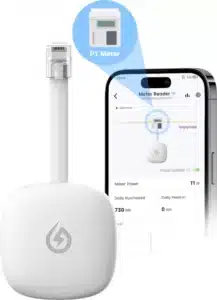

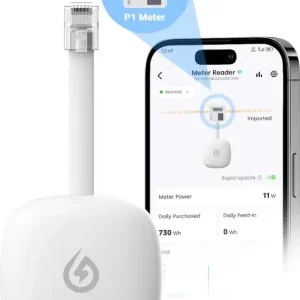

P1 meter compatibiliteit
Slimme meters die compatibel zijn met de Indevolt P1 meter (Solarmann)
Let op in België moet je eerst nog aan je netbeheerder (Fluvius) vragen of ze de p1 port willen activeren in Nederland is dit niet nodig.
P1 meters die mogelijk ook compatibel zijn maar waar niet alle varianten nog getest zijn:
Mocht je P1 meter niet verbonden kunnen worden kun je dit aanvragen bij Solarmann via: https://www.solarmanpv.com/is-my-smart-meter-compatible/
Daarnaast kun je ook altijd nog inplaats van de p1 meter de CT meter plaatsen deze werkt altijd let op hier is wel elektra ervaring voor benodigd.
U kunt ook onze handleiding in PDF downloaden
Wat voor soort zonnepanelen zijn compatibel met het apparaat?
Zonnepanelen zijn geschikt wanneer de totale PV-spanning (open-klemspanning) tussen de 10 en 60 volt ligt. De maximale kortsluitstroom (Isc) mag 20 ampère zijn.
Kunnen zonnepanelen met meer dan 400 watt vermogen worden aangesloten?
Ja, zonnepanelen boven de 400 watt kunnen gewoon worden aangesloten. Dit veroorzaakt geen schade aan het apparaat.
Kan het apparaat gebruikt worden bij temperaturen onder 0 °C?
Ja. Onder 0 °C kan het apparaat nog ontladen, maar opladen is bij temperaturen onder het vriespunt niet mogelijk.
De ideale omgevingstemperatuur voor de batterij is –20 tot 55 °C.
De aanbevolen laadtemperatuur is 0 tot 55 °C en de ontlaadtemperatuur –20 tot 55 °C.
Zijn micro-omvormers nodig om het apparaat te gebruiken?
Nee, dat is niet nodig. Het systeem heeft een geïntegreerde micro-omvormer met vier MPPT-ingangen. Je kunt wel een extra micro-omvormer toevoegen wanneer je meer zonne-energie wilt verwerken.
Waar moet ik op letten bij het installeren van uitbreidingsbatterijen?
Het systeem moet volledig zijn uitgeschakeld voordat je een extra batterijmodule installeert. Doe je dit terwijl het apparaat aan staat, dan kan dat schade veroorzaken en vervalt de garantie.
Volg deze stappen:
Houd de aan/uit-knop 2 seconden ingedrukt om het apparaat uit te schakelen.
Koppel de stroommodule los van de batterijmodule.
Plaats de extra batterijmodule.
Sluit alle connectors opnieuw aan en monteer de modules zoals eerder beschreven.
Sluit de zonnepanelen weer aan zodat het systeem normaal kan werken.
Kan het apparaat blijven werken tijdens een stroomstoring?
Ja. Het systeem kan blijven opladen via zonne-energie (PV). In off-grid modus kan het apparaat belastingen tot 2400 watt van stroom blijven voorzien.
Welke modus wil jij gebruiken?
Indevolt heeft verschillende werk manieren van aansturing voor de thuisbatterij. Hieronder leggen we de twee meest gebruikte varianten stap voor stap uit hoe je dit instelt.
- Zelfconsumptie
- Dynamisch Handelen
- Zelfconsumptie
De modus Zelfconsumptie is de standaard instelling en de meest gebruikte modus.
In deze modus gebruikt de batterij zoveel mogelijk uw eigen opgewekte energie, waardoor uw netafname wordt verminderd. Hier volt het stappenplan:

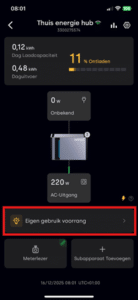

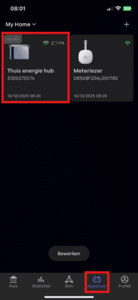

Druk onderin het scherm op “Apparaat” en druk vervolgens op de batterij.
Druk op dit vakje om de ontlaadstrategie aan te passen.

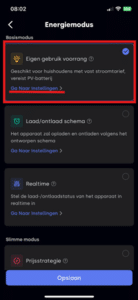

Vink “Eigen gebruik voorrang” aan en ga naar de instellingen.

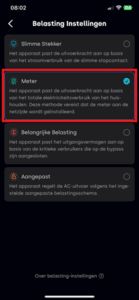

Vink “Meter” aan, ga terug en klik op opslaan.
- Dynamisc handelen Modus
Met Handelen optimaliseert de batterij het laden en ontladen op basis van de energieprijzen.
Stappenplan: Handelen activeren
Open de Indevolt-app.
Onderaan het scherm kiest u voor “Slim”.

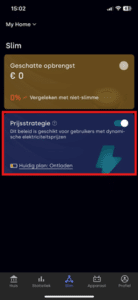

Druk vervolgens op “Prijsstrategie”
U ziet nu:
- een 24-uurs overzicht van de actuele energieprijzen;
- de geplande laad- en ontlaadtijdsvakken.

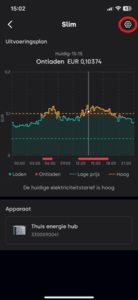

Rechtsboven in het scherm drukt u op het tandwieltje (instellingen).

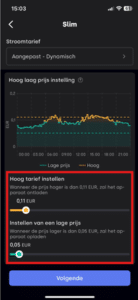

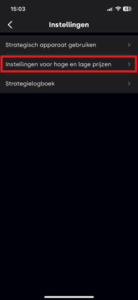

Druk op “Instellingen voor hoge en lage prijzen”
Hier kunt u de koop- en verkoopprijzen instellen waarop de batterij automatisch moet laden of ontladen.
Wij adviseren een minimaal prijsverschil van 11 cent per kWh tussen laden (inkoop) en ontladen (verkoop) om rendabel te kunnen handelen.
