Installatiegids EcoFlow & P1-meter

Deze pagina bevat een installatiehulp voor de EcoFlow Stream-serie. De informatie is bedoeld voor gebruikers die een EcoFlow STREAM batterij willen aansluiten en in gebruik nemen. Je vindt hier stapsgewijze uitleg over het koppelen van zonnepanelen, het aansluiten op het stroomnet, het gebruik van de juiste kabels en het instellen van de EcoFlow-app. Ook worden aanvullende opties toegelicht, zoals het gebruiken van slimme accessoires of het uitbreiden van het systeem met extra units.

Op deze pagina vind je een installatiehulp voor de EcoFlow STREAM-serie. Er bestaan meerdere STREAM-batterijen, en de uitleg kan per model verschillen. Controleer daarom eerst welke STREAM-batterij jij hebt en volg vervolgens alleen de instructies die bij jouw model horen.

Lees de instructies aandachtig door en volg de stappen in de beschreven volgorde. Controleer altijd of de installatie voldoet aan de geldende veiligheidsrichtlijnen en lokale regelgeving.

P1-meter ondersteuning

Voor gebruikers die hun EcoFlow STREAM-batterij willen aansturen op basis van het actuele energieverbruik in huis, kan een P1-meter worden gebruikt. Met een P1-meter leest het systeem gegevens uit via de P1-poort van de slimme meter. Deze gegevens kunnen vervolgens worden gebruikt voor functies zoals slim laden en ontladen op basis van verbruik en teruglevering.

Uitleg en installatie van de P1-meter
In dit document staat beschreven hoe de P1-meter wordt aangesloten, hoe je de benodigde app installeert en hoe je de P1-meter koppelt aan de EcoFlow-batterij. Dit document bevat onder andere stappen voor het verbinden via de Homey-app, waaronder het aansluiten, de app-installatie en het koppelproces.

Overzicht van slimme meters die compatibel zijn met de P1-meter
Niet alle slimme meters werken op dezelfde manier met een P1-meter. In deze lijst kun je controleren of jouw slimme meter geschikt is. In het overzicht staat per model aangegeven of deze volledig werkt of dat er aanvullende stappen nodig zijn, zoals het activeren van de P1-poort of het gebruik van een actieve splitter.

Controleer vóór installatie altijd of jouw slimme meter wordt ondersteund, zodat de P1-meter betrouwbaar kan functioneren.

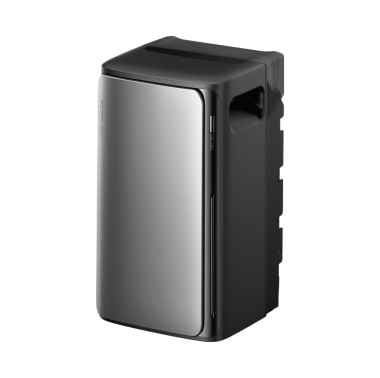

EcoFlow STREAM AC/AC Pro

De EcoFlow STREAM AC of STREAM AC Pro (hierna aangeduid als “het apparaat”) wordt gebruikt om de opslagcapaciteit van uw STREAM Series Plug & Play zonne-energiesysteem uit te breiden. Het apparaat is uitgerust met een voeding die zowel een netaansluiting als een parallelle verbinding ondersteunt. Hierdoor is het bijzonder geschikt voor toepassingen met meerdere gekoppelde of gedistribueerde systeemconfiguraties binnen residentiële installaties.

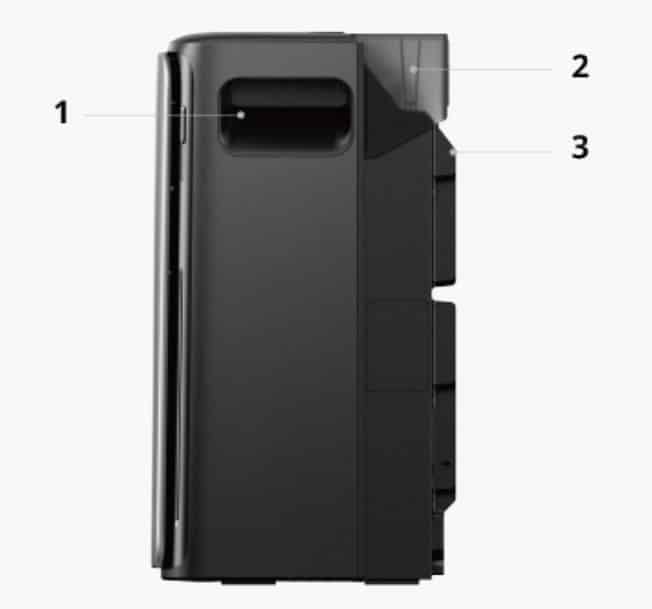

Uiterlijk

Inklapbare handgreep
Wordt gebruikt om het apparaat veilig op te tillen en te verplaatsen.
Beschermhoes
Dient om de elektrische aansluitingen en uitgangen te beschermen tegen stof, vocht en onbedoeld aanraken.
Aardklem
Wordt gebruikt om een extra aardaansluiting tot stand te brengen.
DHZ-voorpaneel
Wordt gebruikt om het originele uiterlijk van het apparaat te behouden. Vervangende DHZ-panelen zijn afzonderlijk verkrijgbaar.
Aan/uit-knop
Dient voor het inschakelen, uitschakelen en het opnieuw instellen van de IoT-functies van het apparaat.
Systeemstatus-LED
Geeft de actuele bedrijfsstatus van het apparaat weer.

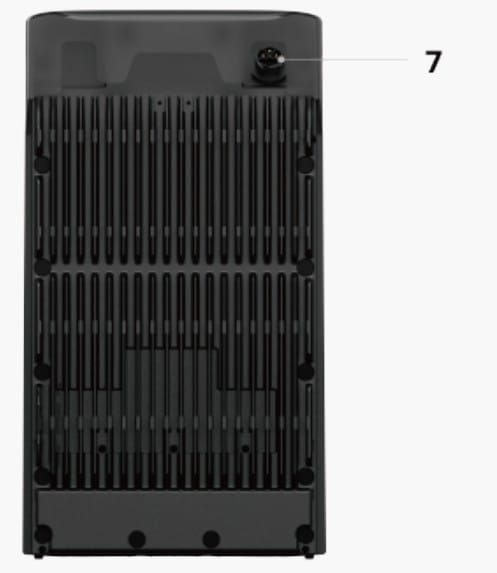

Netklem
Wordt gebruikt om het apparaat te verbinden met het elektriciteitsnet of om een parallelle koppeling met een andere unit tot stand te brengen.
- Het daadwerkelijke ontwerp van de AC-uitgang kan per verkoopregio en productversie verschillen.

Bedieningsknop

Aan/uit-knop

De knop heeft de volgende functies:

Inschakelen: Houd de knop twee seconden ingedrukt om het apparaat aan te zetten.
Uitschakelen: Houd de knop twee seconden ingedrukt om het apparaat uit te schakelen. Zorg ervoor dat alle kabels worden losgekoppeld voordat u dit doet.
IoT-reset: Druk vijf keer snel achter elkaar op de knop om de wifi- en bluetoothverbindingen te herstellen.
- Wanneer u de IoT-instellingen reset, wordt de koppeling van het apparaat met uw EcoFlow-account verwijderd

Mogelijkheid tot apparaatuitbreiding

De EcoFlow STREAM-apparaten maken het mogelijk om het systeem uit te breiden, zodat de totale accucapaciteit en energieplanning toenemen. Dankzij de app-gebaseerde bediening kunnen meerdere units flexibel in verschillende ruimtes worden geplaatst. Meerdere apparaten uit de STREAM-serie kunnen worden gecombineerd, afhankelijk van de energiebehoefte van de gebruiker.

Optie 1

Verbind minimaal twee STREAM-apparaten in serie om de totale opslagcapaciteit te vergroten. Alle apparaten moeten hierbij dezelfde instellingen gebruiken. Hoewel elk apparaat afzonderlijk zijn eigen zonne-ingang kan ondersteunen, is het het meest efficiënt als alle aangesloten panelen in dezelfde richting zijn geplaatst. De maximale planningscapaciteit bedraagt 2300 W per aangesloten apparaat.

Optie 2

Gebruik minimaal één STREAM-apparaat per locatie, verspreid over verschillende ruimtes of zones. Dit is vooral handig wanneer meerdere zonne-energiesystemen in verschillende richtingen zijn opgesteld. In deze configuratie werkt elk apparaat zelfstandig en wordt de planningscapaciteit beperkt door het maximaal toegestane vermogen volgens de lokale regelgeving.

Maximum aantal apparaten

Er kunnen maximaal zes STREAM-apparaten in één woning worden aangesloten of geïnstalleerd.

Compatibele STREAM-apparaten

EcoFlow STREAM Ultra
EcoFlow STREAM Pro
EcoFlow STREAM AC Pro
EcoFlow STREAM AC
EcoFlow STREAM Max
EcoFlow STREAM Ultra X
- De bovenstaande lijst toont de compatibele modellen die beschikbaar waren op het moment van publicatie. Voor de meest actuele informatie kunt u terecht op de officiële website van EcoFlow: www.ecoflow.com.

Netwerkvereisten

Voor een correcte communicatie en synchronisatie moeten alle STREAM-apparaten verbonden zijn met hetzelfde wifi-netwerk.

Stapelen en plaatsen

STREAM-apparaten kunnen op elkaar worden gestapeld om ruimte te besparen. Zorg er altijd voor dat de meegeleverde montagematerialen stevig zijn bevestigd om te voorkomen dat de units omvallen of verschuiven. Het wordt afgeraden om meer dan twee apparaten boven op elkaar te stapelen.

Voor uitgebreide montage-instructies kunt u de installatiehandleiding raadplegen die is meegeleverd in de verpakking, of deze downloaden via de EcoFlow-ondersteuningspagina.

Aan de slag

Omgevingsvereisten

Zorg ervoor dat de locatie waar het apparaat wordt geïnstalleerd voldoet aan de basisvoorwaarden voor een veilige en efficiënte werking:

Installeer het apparaat in een droge, schone en goed geventileerde omgeving.
Bescherm het apparaat tegen direct zonlicht, regen en sneeuw.
Plaats het apparaat niet in de buurt van water, warmtebronnen of ontvlambare/explosieve materialen.

Stroomnet-aansluiting

Verbind het apparaat met het elektriciteitsnet zodat het energie kan leveren of opnemen. Dit kan via een standaard stopcontact (waar toegestaan).

Methode 1: Rechtstreekse aansluiting via een stopcontact

Voor installaties waarbij het volgens de lokale regelgeving is toegestaan om het apparaat direct op een stopcontact aan te sluiten:

Verbind de meegeleverde AC-kabel met de netklem van het apparaat.
Draai de schroef op de kabelstekker stevig vast om de verbinding te beveiligen.
Plaats het andere uiteinde van de kabel in een standaard stopcontact.

- Aanbevolen kabel: gebruik de EcoFlow STREAM AC-kabel voor optimale prestaties.
- Het apparaat schakelt automatisch in zodra het wordt verbonden met een actieve stroombron.
- Wanneer het apparaat buiten wordt gebruikt, sluit het dan aan op een spat- en waterdicht stopcontact met een IP68-classificatie.

Methode 2: Onrechtstreekse aansluiting via een EcoFlow STREAM-apparaat

Sluit het apparaat aan op een gekoppeld STREAM-apparaat of STREAM-systeem om het onderdeel te maken van de volledige installatie.

In deze configuratie moet de EcoFlow STREAM AC altijd aan het uiteinde van de verbindingsketen worden geplaatst.
Aanbevolen kabel: gebruik de EcoFlow STREAM AC-kabel voor een veilige en stabiele verbinding.

Aardingsoverwegingen

Een juiste aarding is cruciaal voor de veilige werking van het systeem. EcoFlow levert een AC-kabel met aardingsgeleider en geaarde stekker voor het apparaat. Wanneer de kabel wordt aangesloten op een correct geïnstalleerd en geaard stopcontact dat voldoet aan de lokale voorschriften, is het apparaat automatisch goed geaard.

Neem contact op met een erkend elektricien in de volgende gevallen:

Wanneer u twijfelt of het apparaat correct is geaard.
Wanneer de meegeleverde stekker niet in het beschikbare stopcontact past.

Indien de installatielocatie niet voldoet aan de lokale aardingsnormen, laat dan een elektricien de aardklem van het apparaat gebruiken om een veilige aarding tot stand te brengen.

- Aardingswerkzaamheden mogen uitsluitend worden uitgevoerd door een bevoegde elektricien.

Voeding van apparaten

Wanneer het apparaat is aangesloten op het elektriciteitscircuit van uw woning (bijvoorbeeld via een stopcontact of stroomonderbreker), regelt het automatisch de verdeling van de stroom volgens de instellingen in de EcoFlow-app.

Zelfs als het apparaat geen ingebouwd stopcontact heeft, kunt u nog steeds andere apparaten van stroom voorzien door het systeem op een ander stopcontact in huis aan te sluiten. De hoeveelheid vermogen die wordt geleverd, hangt af van de energieafgiftestrategie die in de EcoFlow-app is ingesteld en wordt continu aangepast op basis van sensorgegevens.

Het maximale vermogen dat het apparaat – of een gekoppeld systeem – kan leveren, is afhankelijk van de beschikbare netvoedingscapaciteit.

- In deze modus schakelt het apparaat bij een stroomonderbreking niet automatisch over op accuvoeding om de aangesloten apparaten van stroom te voorzien.

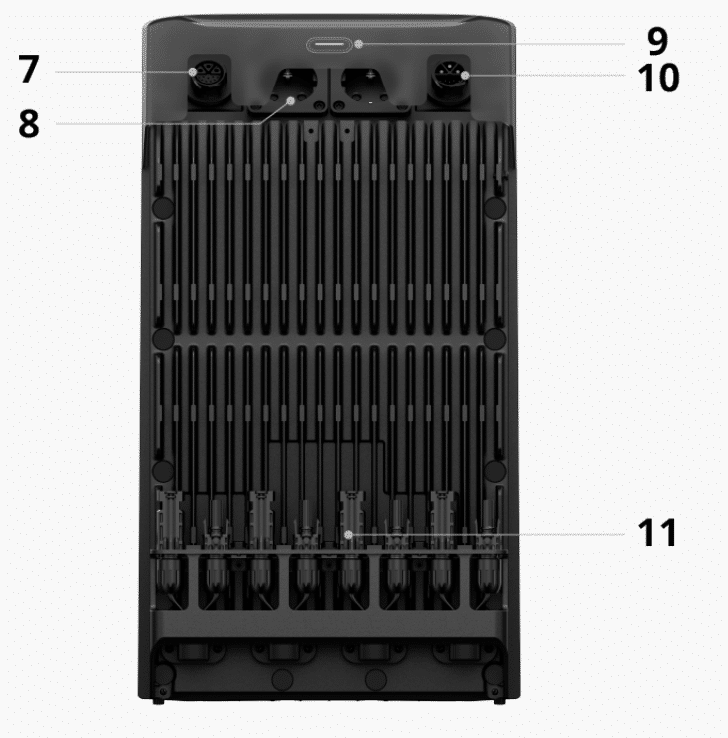

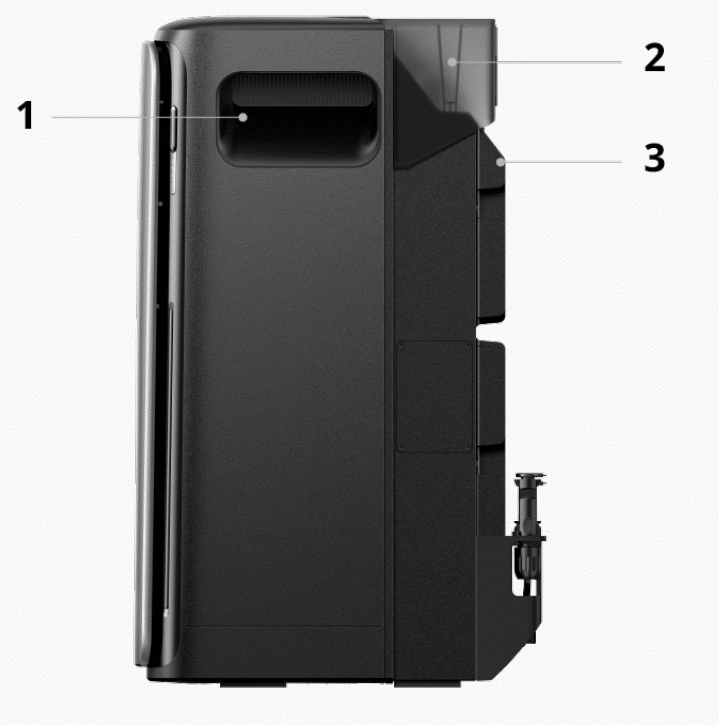

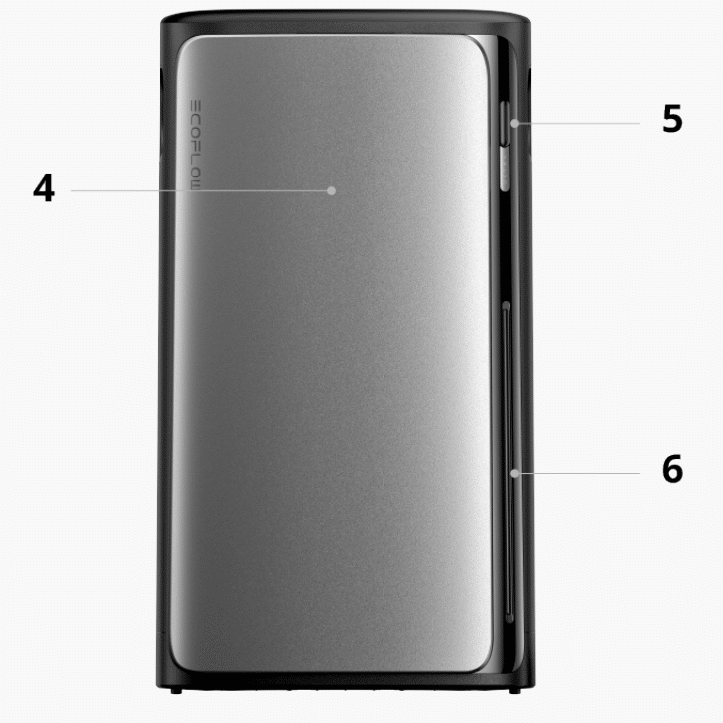

EcoFlow STREAM Ultra/Pro

De EcoFlow STREAM Ultra of STREAM Pro (hierna aangeduid als “het apparaat”) wordt gebruikt om de opslagcapaciteit van uw STREAM Series Plug & Play zonne-energiesysteem uit te breiden. Het apparaat is uitgerust met een voeding die zowel een netaansluiting als een parallelle verbinding ondersteunt. Hierdoor is het bijzonder geschikt voor toepassingen met meerdere gekoppelde of gedistribueerde systeemconfiguraties binnen residentiële installaties.
